從精度到效率：納米級三坐標測量機技術突破與實用指南

納米級高精度三坐標測量機（Nano?CMM）是面向微納尺度工業檢測的計量平臺。它能夠在?1?nm?級別實現三維定位與尺寸測量。

一、關鍵技術

納米級精度的實現，是以非接觸式探頭為核心，融合機械精度、環境補償、數據處理的系統工程。其中，非接觸式探頭技術的成熟，直接破解了傳統接觸式測量的三大痛點：劃傷脆弱工件（如光刻膠晶圓）、測量效率低下（單點位測量耗時＞1s）、無法適配復雜曲面（如航空發動機葉片）。

1. 納米級精度運動平臺

解決傳統線性導軌熱漂移、振動導致?µm?級誤差痛點。采用陶瓷導軌+空氣軸承、雙閉環壓電驅動，保障微結構測量的可靠性，實現<30?nm?重復定位誤差?，從而降低返工率。

2.非接觸式探頭平衡精度與效率

解決軟材料、微孔、光學表面易受接觸式探頭劃傷測量痛點。它能實現無損檢測、快速點云采集測量，從而提高生產線的效率。

3.高精度誤差補償算法

解決機械誤差、溫濕度變化導致測量偏差痛點。實時環境監測同時多點標定模型，在恒溫恒濕實驗室外都能保持納米級可靠性，非常適合現場檢測場景。

二、應用案例

1.光學元件質量控制：在光學鏡頭生產線上，使用納米三坐標進行非接觸式輪廓掃描，測量誤差保持在?0.2?µm?以內，實現?<?5?%?的檢測時間縮短?。

2.MEMS與微機電系統：通過 5?軸同步掃描，對微型齒輪的深寬比?12:1?結構完成全尺寸三維評估。

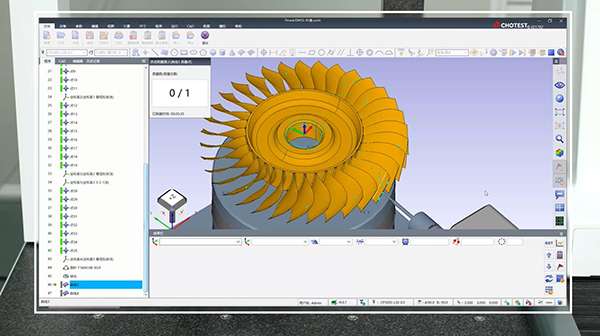

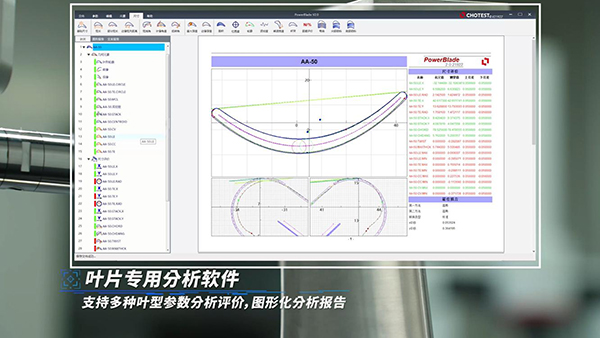

3.航空航天葉片復雜自由曲面、葉盤密集陣列測量：CMM在航發葉片檢測中，高精度掃描測頭和轉臺智能協同運動，結合專用分析軟件PowerBlade全面評價參數。

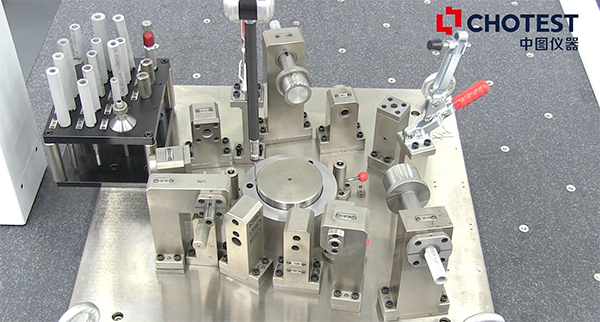

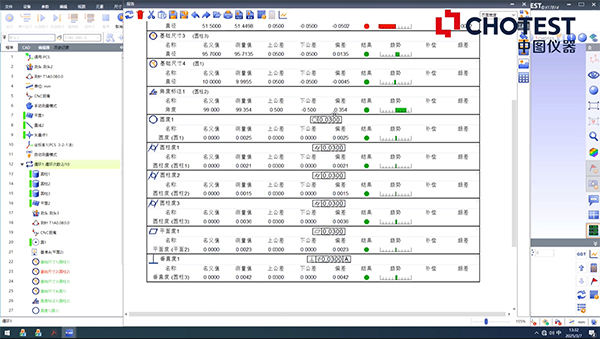

4.汽車檢具快速校準：在汽車檢具關鍵尺寸及形位公差測量中，采用MarsClassic 8156 CMM配置測頭加長桿和更換加進行全局尺寸測量，測量周期從?30?分鐘降至?8?分鐘，檢具校準誤差 ≤?10?µm?。

通過精準的技術指標、產品型號以及落地的行業案例，企業可以在提升產品可靠性的同時，實現生產效率的提升。
